作为一个合格的电工技术人员，对每一个产品的使用都应了如指掌，今天立泰电力来分享这款接地导通电阻测试仪是怎么用的和注意事项，本公司生产的接地引下线导通测试仪是专门用于接地装置的电气完整性测试的一款创新型产品，其各项技术指标均达到或优于相关标准要求。产品测试速度快、准确度高，体积小巧，便于携带。

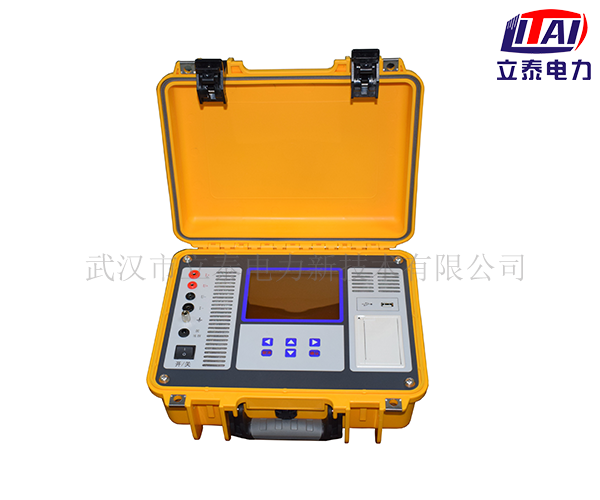

接地导通电阻测试仪

接地导通电阻测试仪是怎么用的，来看看操作使用说明

◆接地导通电阻测试仪测试接线

首先找到与大地网连接合格的接地点作为基准测量点（可选择主变、断路器等设备的接地扁钢作为基准测量点）；黑色测试线，一端接仪器U-和I-端子，另一端线夹，夹到基准测量点，并保证其接触面干净，无氧化。红色测试线，一端接仪器U+和I+端子，另一端线夹，夹到被试品的接地引下线处，并保证其接触面干净，无氧化。

小提示：测试夹与测量点反复摩擦可以使其接触面更加良好。

◆打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

◆接地导通电阻测试仪是怎么用的，来看看操作使用操作

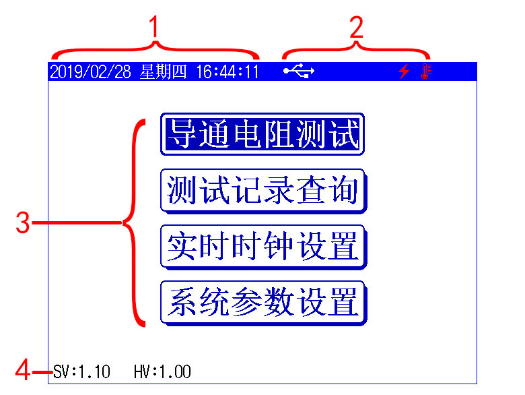

所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。

接地导通电阻测试仪是怎么用的

编号	说明
1	显示日期时间。
2	显示外设和当前操作状态。
	插入优盘时显示此图标。
	测试过程中显示此图标并闪烁
	仪表内部温度过热显示此图标，红色闪烁时禁止测试。
3	仪器主菜单操作区，通过上、下键选择相应功能，按“确认”键进入相应功能菜单。
	导通电阻测试功能。
	查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。
	设置仪器的日期、时间。
	需要密码操作，不对用户开放。
4	SV：显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。 HV：显示仪器当前的硬件版本号。

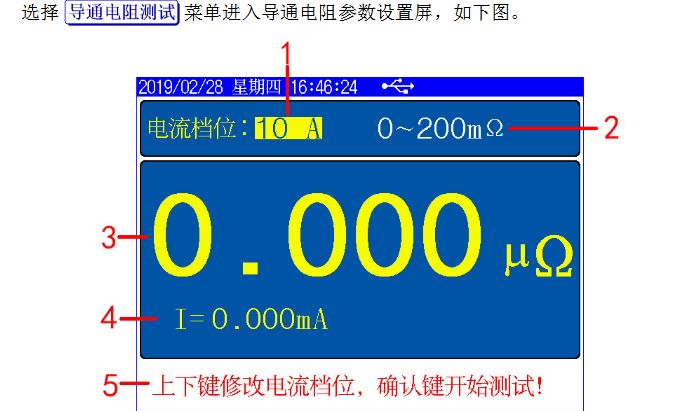

参数设置

编号	说明
1	选择测试电流档位，可选0.1A、1A、5A、10A和自动。小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。
2	当前所选测试电流的测量范围。小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。
3	主显示区，测试出的电阻值。
4	副显示区，仪器当前的输出电流值。
5	当前屏幕的简易操作说明。

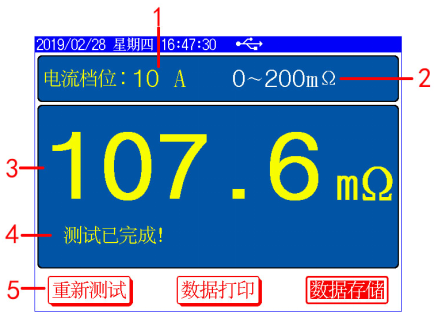

“导通电阻测试结果”屏如下图。

导通电阻测试结果

编号	说明
1	选择的测试电流档位。小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。
2	所选测试电流的测量范围。小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。
3	主显示区，测试出的电阻值。
4	副显示区，当前的测试状态。
5	菜单选择区域。按“左右”键移动光标选择相应功能，按“确认”键执行当前所选功能，按“取消”键返回上一屏。
	仍按当前的设置参数重新测试。
	将当前的测试结果通过打印机打印。
	将当前的测试结果保存到本机或保存到外接优盘。小提示：保存到优盘的数据为WORD格式，可直接用OFFICE打开进行编辑或打印。
