带电电缆识别仪（以下简称识别仪）是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它既能识别停电电缆，也能识别带电电缆，满足了电力施工现场对电缆识别的多重需求。

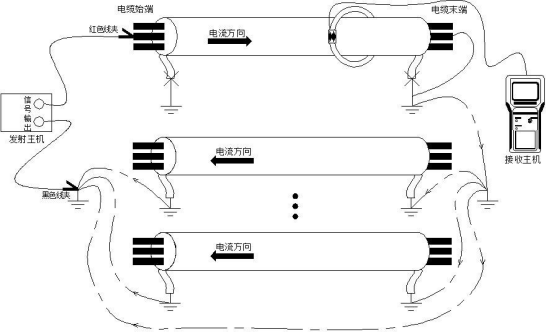

1 停电识别原理：(工作原理图示如下)

停电识别原理

发射主机将规则的脉冲信号通过连线注入到待识别电缆的芯线中，该电缆芯线末端接地，通过大地形成电流回路，且其他未使用的芯线及铠装不允许接地，避免待识别电缆中有回流电流抵消注入信号的电流。用测量线圈套入待识别电缆上，待识别电缆中的电流方向为注入电流方向，且信号最强、幅值最·大，其他电缆中的电流方向均与

注入电流方向相反，且信号较弱，幅值为待识别电缆的N 分之一倍，当收到连续多个与注入信号方向、幅值、间隔一致的信号时即为待识别的目标电缆。

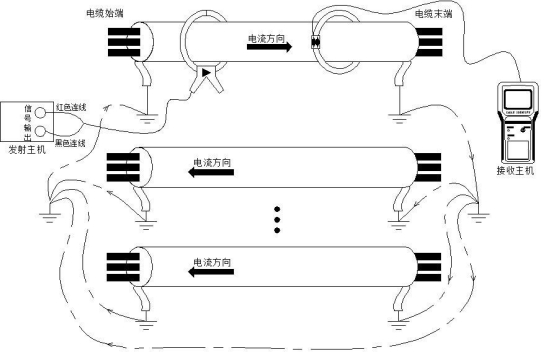

2 带电识别原理：(工作原理图示如下)

带电识别原理

发射主机将规则的脉冲信号通过卡钳耦合到待识别电缆的铠装屏蔽层，并通过两端接地形成电流回路，故待识别电缆两端必须可靠接地，因耦合到电缆的电流信号比直连注入的电流信号要小很多，所以带电识别时都需要提高接收主机的增益档位，与停电相同，当收到连续多个与注入信号方向、幅值、间隔一致的信号时即为待识别的目标电缆。
