解析:串联谐振耐压试验装置有哪些组成部分

2021-03-25 16:00:18

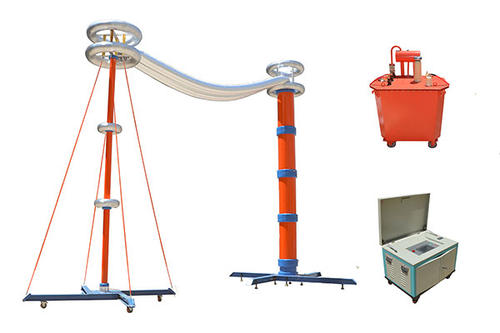

对于行业刚接触的小白来说,串联谐振耐压试验装置就是一个模糊概念,在此为了更好的好方便大家理解和了解,做出了串联谐振耐压试验装置有哪些组成部分的分析。串联谐振耐压试验装由变频电源主机、电抗器、分压器、励磁变压器和补偿电容器(可选器件)组成,接入被试品后组成个谐振系统进行交流耐压试验。

串联谐振耐压试验装置有哪些组成部分

串联谐振耐压试验装置有哪些组成部分

第`一:激励变压器

型号规格为JLB-50kVA/5kV/0.4kV,额定容量:50kVA;输入电压:0-400V,单相;输出电压:5kV结    构:干式;重    量:约150kg;

第二:变频电源

型号规格:LTZB-F -50kW/380V,额定输出容量:50kW,工作电源: 380±10%V(三相)工频,电压测量精度:1.5%,频率调节范围:30-300Hz。

能实现以下功能:

串联谐振耐压试验装置有哪些组成部分,变频电源的放置为纵向和横向,特别适合现场操作及观察;

参数显示:触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;

参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;

试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;

保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;

数据存储功能:试验结果保存(手动保存)、打印、上传、回查等。

第三:高压电抗器

型号规格为DK-90kVA/45kV额定容量:90kVA;额定电压:45kV;额定电流:2A;电 感 量:96H/单节;品质因素:Q≥30 (f=45Hz);结构:干式;

第四:电容分压器

型号规格为FR-150kV/1000pF,额定电压:150kV;高压电容量:1000pF,介质损耗:tgσ≤0.5%;分压比:2000:1测量精度:有效值1.5级;

串联谐振耐压试验装置有哪些组成部分的分析如上所述,由激励变压器、变频电源、高压电抗器、电容分压器四个部分组成。我公司也是专业生产变频串联谐振耐压试验装置的厂家,有着23年的试验经验。如有需要了解可直接联系。
