为了满足变压器直流电阻测量的需要，本公司利用自身技术优势新开发研制了一款直流电阻测试仪。此款直流电阻测试仪采用全新电源技术，具有体积小、重量轻、输出电流大等特点。现为大家附上变压器直流电阻测试仪接线图及面板图。

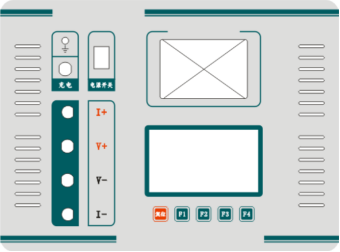

变压器直流电阻测试仪接线图面板图

I+、 I- 端子：电流输出端子。

V+、V- 端子：电压测量端子。

接 地 柱：接地端子，使用时与大地相连。

充    电：插上专用适配器电源线后，给仪器充电；

电源开关：为整机电源的接通与关闭；

显 示 器：大屏幕彩色液晶屏，显示主菜单、测试电流、电阻值和其他

信息等。

打 印 机：微机打印机，打印测试报告。

复 位 键：整机回到初始状态，切断输出电流。

F1—F4功能按键：由屏幕对应指示功能选项，用以选择、修改选定项。

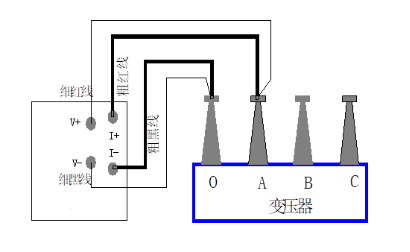

变压器直流电阻测试仪接线图如下

把被测试品通过专用电缆与本机的测试接线柱连接，连接牢固，防止虚接。

变压器直流电阻测试仪接线图见下：将红色测试线插片接到I+上， 插杆接到V+上，测试钳夹到试品一端，将黑色测试线插片接到I-上，插杆接到V-上，测试钳夹到试品另一端。

变压器直流电阻测试仪接线图复位

变压器直流电阻测试仪电源自动与绕组断开，同时放电，音响报警，这时显示屏回到测试界面，重新电流选择状态，此时可不必等待放电结束，可选择电流按测试键直接测试，放电音响结束后，可重新接线，进行下次测量或拆下测试线结束测量。

此次讲解完变压器直流电阻测试仪接线图及面板图，变压器直流电阻测试仪操作流程将在下一次分享变压器直流电阻测试仪使用方法中展示。
