变压器变比测试仪工作原理及分析图

2021-03-01 16:40:45

变压器变比测试仪是测量变压器变压比的专用仪器。变压器变比测试仪工作原理中,预防性试验规程规定变压器不管是在投入使用前还是已使用中一定要进行变压器匝数比或电压比测试,这项测量可以准确了解变压器是否存在缺陷以及维修必要,对电力安全具有重要的意义。使用变压器变比测试仪能快速的完成这一项试验。

立泰电力变压器变比测试仪工作原理


变压器变比测试仪测试量程宽,高可达10000,测试速度快,10秒钟完成单相测试。体现了高性能的变压器变比测试仪工作原理

变压器变比测试仪,属于电力测量仪器领域,由变压器、可变电阻、电阻箱、切换开关、拨动开关、相敏放大器等组成,立泰电力变压器变比电桥测量仪由于增加了几个切换开关,使其具有接线容易,操作简单,提高了工作效率,另外,还具有体积小,携带方便,准确度高等优点。

变压器变比测试仪工作原理:

变压器变比电桥有三种结构形式,即标准变压器型、标准电阻型和自动变比测量仪。目前国内常见的是标准变压器型和标准电阻型。

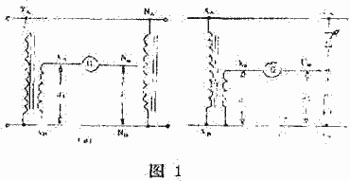

1a)为标准变压器型变压器变比电桥工作原理图,图1b)为标准电阻型变压器变比电桥工作原理图。

图一

1中当被测变压器的初级侧XAXB端与变压比电桥的NANB端共同受电时,被测变压器的次级侧XaXB端与变压比电桥的NaNB端产生电压U1U2,预置变压比电桥比值盘的示指等于被测变压器变压比的标准值、调节电桥误差盘使检流计G指零,就得到被测变压比的误差值。

变压器变比电桥通常由比值盘、误差盘、相序开关、联结组合开关、输入变压器、放大器、内附检流计等部分组成。其中,比值盘、误差盘、相序连接、联结组合和内附检流计的灵敏度是需要进行常规检定的。


图2


变压器变比测试仪工作原理长期以来,国内对于变压器变比电桥的检测一直没有统一的标准和方法,致使许多单位自行采用一些简单的方法对变压器变比电桥进行检测,如互感器法、电阻分压法等。这些方法因标准本身的局限性,都不能对变压比电桥进行全面的检定,所以不能确切地反映被检电桥的误差。
