直流电阻测试仪的使用方法

2019-11-14

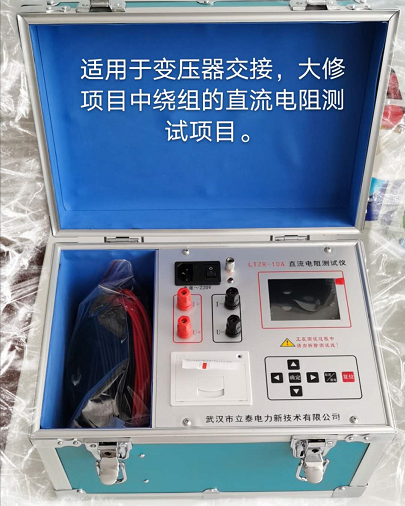

直流电测试仪的使用方法变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

操作说明如下

接线:将被试品通过专用测试线与仪器的接线柱连接牢固,同时把地线可靠接地,具体接线见下图1


                                 图1


仪器开机显示画面如2


      图2

最上面为标题栏,最下面为状态栏,中间为显示区。按“选择”键移动光标,然后按“确认”键进入相应菜单。

7.1三相电阻测量

进入三相电阻测量界面如3


                                                                                 图3

“选择”或“◄”“►”键移动光标,按“▲▼”修改参数设置栏里的参数。

“绕组类型” 为高压、中压、低压;

“当前分接” 为1~25;

“测试电流” 为2*5A、2*2.5A、2*1A。

  注:在测试状态下只能修改“当前分接”,当选择“低压”时不能改分接。

1)将光标移到“测量”按钮,按“确认”键,出现对话框如图4

2


4

继续按“确定”键,仪器开始给绕组加电,状态栏提示“正在充电…”最右边为测试时间显示。实验结果栏里显示三相电流值,当电流恒定时提示“正在测试…”同时显示出三相电阻的阻值及不平衡率,如图5。如果被测电阻值超出测量范围则状态栏里提示“超出量程范围!”;如果试验回路开路,则提示“测试回路开路!”。


5

2)将光标移到“停止”按钮,按“确认”键出现对话框如图6


6

“确认”键仪器停止测量,断开电源开始对绕组放电,状态栏提示“正在放电…”及放电电流,并有蜂鸣器提示。等蜂鸣器停止,则放电完毕可以移动或拆除测试钳。

3)在测试界面,将光标移到“暂存” 按钮,按“确认”键则仪器将当测试结果暂时存到内存以便查看。出现提示框如图7


                                                                                          图7

4)将光标移到“显示” 按钮,按“确认”键则显示暂存的结果,如图8。按“返回”键则返回到测试界面。


8

5)按“打印”键,出现提示框图9,则可以将测试结果打印出来。


                                 图9

6)按“存储”键,出现提示框图10,选择仪器的内存还是U盘,按“确认”键则可以将测试结果存储到仪器里或U盘上,以便查阅。当选择U盘存储时,请先插入U盘,状态栏的   变为   时即可按确认键,存入到U盘,否则存储无效。


10

7.2单相电阻测量

进入单相电阻测量界面如11


11

操作方法同三相电阻测量

7.3单线电阻测量

进入单线电阻测量界面如12


12

操作方法同三相电阻测量

7.4低压助磁测量

进入低压助磁测量界面如13


13

操作方法同三相电阻测量

7.5试验参数设置

进入试验参数设置界面如14


                                  图14

“选择”或“◄”“►”键移动光标,按“▲▼”修改参数设置栏里的参数。

7.6历史记录查询

进入历史记录查询界面如图15


15

“选择”或“◄”“►”键移动光标,按“确认”键进入相应的记录目录,如图16


                                  图16

“选择”键出现快速查找对话框如图17;按“选择”+“存储”出现格式化对话框如图18










  图17                           图18

选择相应的记录,按“确认”键,打开相应的历史记录数据。如图19


19

7.7日期时间设置

进入日期时间设置界面如20


                                   图20

    按“选择”或“◄”“►”键移动光标,按“▲▼”修改相应参数。

7.8高压消磁功能

进入高压消磁功能界面如图图21


                                    图21

“选择”或“◄”“►”键移动光标,按“▲▼”修改相应参数。消磁绕组可以更改为AB或BC,按启动后仪器通过消磁电流逐步减小的方式进行对变压器消磁,消磁进度为100%时消磁结束。

注意事项

仪器设计有反电势保护功能,在使用中仍需按以下逐步操作,以确保试验人员及仪器的安全。

1、使用本仪器前请仔细阅读使用说明书,检查接线正确无误、接地良好。

2、在无载调压绕组,不允许在测试过程中或未放完电时切换无载分接开关。

3、在测量过程中不允许拆除测试线。

4、在测量完毕并退出测量状态后,方可进行接线拆除。

5、如出现无法解决的问题,请及时与本公司取得联系
