互感器综合测试仪使用方法与常见维修

2019-05-21

互感器综合测试仪注意事项

1、电流互感器二次线圈不应有接地点。

2、测装在变压器中的套管CT,测试完后,即恢复原接线。

3、调压器开关及输出开关在断开位置方向可接线和拆线。

4、试验前本装置应可靠接地。

5、做完试验后应及时回零,严禁在高电压,大电流下长时间停留。

6、外附升压、升流设备及外接380V电源时;配适当保护系统,以确保人员、设备安全。

7、液晶屏不显示、打印机工作不正常,请勿拍打面板。


互感器综合测试仪常见故障维护

1、打开电源开关后液晶无显示。

处理方案:检查电源输入线是否接好。

2、伏安特性试验时无电压、电流输出。

处理方案:检查调压开关(过流保护)是否打开。

3、伏安特性试验时有电压无电流。

处理方案:检查测试回路线是否接好。

4、变比试验时无电流输出。

处理方案:检查一次测试线是否接好。

5、开机试验调压开关跳闸。

处理方案:检查互感器结地点是否断开。

◆液晶对比度调整

1、当设备液晶显示过暗或过亮时可通过面板上的电位器(端子4)进行调整。

◆更换打印纸

1、首先断开电源,将打印机面板打开,捏紧伸缩纸轴的两端,从打印机上取下纸卷轴,将新纸卷套在纸卷轴上,捏紧纸轴两端,将纸轴放回原处,松手后纸轴会卡在纸轴架上,确认纸轴已安装牢固。

2、把新纸卷的纸头用剪刀剪成类似三角形状,打开电源,按下装纸键3秒,机头转动,这时将剪好纸头的纸卷推入机头底部进纸口,纸便会被打印机卷进机头,待打印纸从出纸口露出一段后,关上电源,然后将打印纸的纸头从前盖板的出纸口中穿出,合上打印机面板即可。

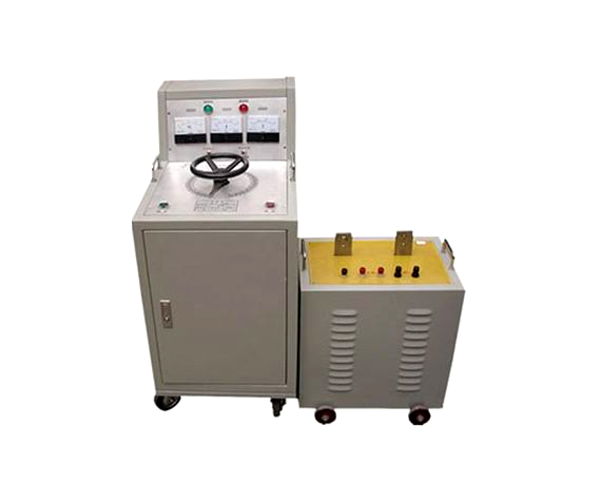

 互感器综合测试仪

互感器综合测试仪使用方法

伏安特性试验

⒈ 使用者根据被试设备的伏安特性适当选择输入电压,当需要输出500V以上电压时,应输入380V电压。

⒉ 将仪器可靠接地。

⒊ 检查电流互感器无接地点。

⒋ 将开关“16”拨至伏安档。

⒌ 仪器输出和电压测量接至电流互感器二次侧(如图二所示)。

⒍ 检查调压器是否归零,打开“24”开关,按一下复位键,其上方的指示灯亮,此时微处理器处于等待存储状态。

⒎ 接通输出开关4,缓慢顺时针转动调压器,需存储时按一下存储键,存储键上方指示灯亮,内部蜂鸣器响。(注:每次测量的全过程不允许回调调压器,调至大电流时的停留时间要尽量短。)

⒏ 最多可存储20组电流,电压值。

⒐ 存储完毕后调压器调零。

⒑ 按一下打印键可将测试数据和伏安特性点阵图打印出来。电压轴分三个量程,量程选择为自动方式,根据采样电压最大值自动选择某一量程:

0—199V 每格代表10V 200V—499V 每格代表25V 500V—2000V 每格代表50V 电流轴分两个量程,量程选择为自动方式,根据采样电流最大值自动选择某一量程。

0—7A 每格代表 0.25A 7A—40A 每格代表0.5A

⒒ 按一下复位键复位后,可重复测试。

⒓ 试验完毕,断开“4”开关和“24”开关,拔出连接线。

变比测试

⒈ 将开关“16”拨至变比档。

⒉ 输入交流220V时,输出0-400A;

输入交流380V时,输出0-600A。

⒊ 将旋钮“5”旋至零位,打开开关“24”后,开关“4”打开,缓慢转动旋钮“5”,使表头“7”显示一电流值`IO(A)同时表头“6”有一对应电流值Ii(mA),待显示稳定后按一下储存键“10”存储数据。将旋钮“5”旋至零位,“11”键打印变比数据和计算结果。关断开关“4”。

⒋ 测试完毕,断开电源。拔出连接线。

⒌ 当测变比一次电流满足不了试验时,可外接升流器试验用仪器所配外接传感器穿过升流器电源线后接入25外接一次插孔,二次接线仍接入二次插孔,做试验时不要打开4即调压器开关。

⒍ 说明:① 每次只能做一组变比测试,并计算,需重复变比测试时,将开关“16”往前复位后再拨回变比即可重复变比测试。本机变比测试时自动限时半分钟左右。② 变比的计算结果约为整数“XXX”也即“XXX比1”,用户根据自已的CT换算或“XXX比5”等。
